home > 取扱製品 1 > ロックボルト

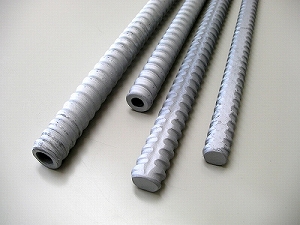

ネジ節異形棒鋼

ネジ節異形棒鋼
【(株)ケイエフ / 堺市 / ロックボルト・ネジ節異形棒鋼】

【機械的特性】

材質 降伏点(N/mm2) 引張強さ(N/mm2) 引張試験 伸び(%)
SD345 345~440 490以上 2号に準ずるもの 18以上
14号Aに準ずるもの 19以上

【寸法・形状】

名称 外形寸法(mm) 断面積(mm2) 単位重量(kg) ピッチ(mm)
D19 21.4 285.5 2.25 8.6
D22 25.2 387.1 3.04 11.0
D25 28.5 506.7 3.98 12.0
D29 32.4 642.4 5.04 14.0

【ネジ節異形棒鋼のトルク係数】

D19 0.43
D22 0.37
D25 0.36



取扱い製品についてお問い合わせ

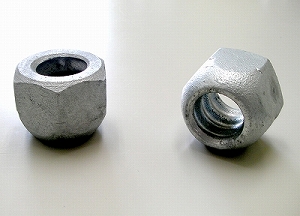

球面ナット

球面ナット
【(株)ケイエフ / 堺市 / ロックボルト・球面ナット】

【機械的特性】
材質 降伏点(N/mm2) 引張強さ(N/mm2) 伸び(%)
SC480 245以上 480以上 17以上
【寸法・形状】
名称 対辺距離 外形 長さ ピッチ
D19用コマナット 32.0 52.0 40.0 8.0
D22用コマナット 35.0 54.0 50.0 11.0
D25用コマナット 38.0 54.0 50.0 12.0
D29用コマナット 46.0 56.0 60.0 14.0


取扱い製品についてお問い合わせ

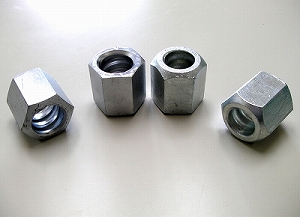

ロックナット

ロックナット
【(株)ケイエフ / 堺市 / ロックボルト・ロックナット】

【機械的特性】
材質 降伏点(N/mm2) 引張強さ(N/mm2) 伸び(%)
S45C 490以上 690以上 17以上
【寸法・形状】
名称 対辺距離 外形 長さ ピッチ
D19用ロックナット 32.0 52.0 40.0 8.0
D22用ロックナット 35.0 54.0 50.0 11.0
D25用ロックナット 38.0 54.0 50.0 12.0
D29用ロックナット 46.0 56.0 60.0 14.0


取扱い製品についてお問い合わせ

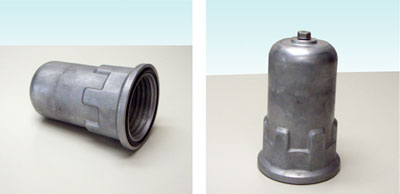

アルミキャップ

アルミキャップ
【(株)ケイエフ / 堺市 / ロックボルト・アルミキャップ】

材質 規格・形式
ADC12 グリス入り

※グリス注入量は335gとなっております。



取扱い製品についてお問い合わせ

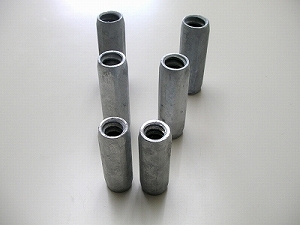

丸カプラー

丸カプラー
【(株)ケイエフ / 堺市 / ロックボルト・丸カプラー】

【機械的特性】
材質 降伏点(N/mm2) 引張強さ(N/mm2) 伸び(%)
FCAD900-8 600以上 900以上 8以上
【寸法・形状】
名称 外径(φ) 長さ ピッチ(mm)
D19用丸カプラー φ32 90 8.6
D22用丸カプラー φ34 110 11.0
D25用丸カプラー φ38 110 12.0
D29用丸カプラー φ42 130 14.0


取扱い製品についてお問い合わせ

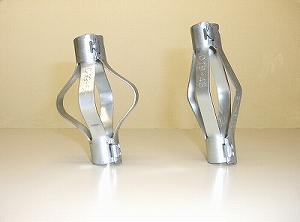

パーフェクトスペーサ

パーフェクトスペーサ
【(株)ケイエフ / 堺市 / ロックボルト・パーフェクトスペーサー】

【寸法・形状】
名称 外径(φ) 長さ
D19~D25用パーフェクトスペーサー φ45 120
D19~D25用パーフェクトスペーサー φ65 112


取扱い製品についてお問い合わせ

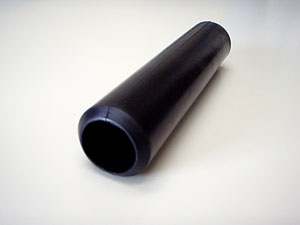

シース

シース
【(株)ケイエフ / 堺市 / ロックボルト・シース】

材質 長さ
EPDM 200


取扱い製品についてお問い合わせ

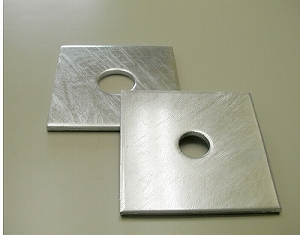

プレート

プレート
【(株)ケイエフ / 堺市 / ロックボルト・プレート】

材質 型式
SS400 150×150×9t~12t・φ32~φ45


取扱い製品についてお問い合わせ

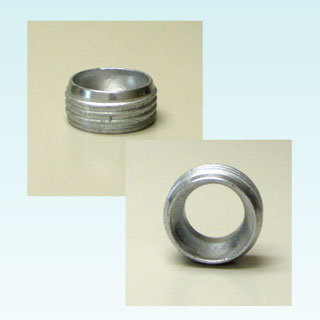

ネジ球面ワッシャ

ネジ球面ワッシャ
【(株)ケイエフ / 堺市 / ロックボルト・ネジ球面ワッシャ】

名称 材質
球面メスワッシャ SC480


取扱い製品についてお問い合わせ

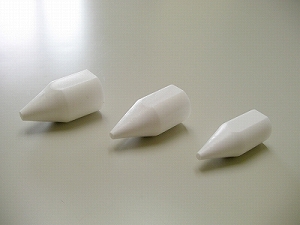

先端キャップ

先端キャップ
【(株)ケイエフ / 堺市 / ロックボルト・先端キャップ】

名称 材質 全長・外径
D19用先端キャップ PE:白 60mm・21mm
D22用先端キャップ PE:白 60mm・26mm
D25用先端キャップ PE:白 60mm・29mm


取扱い製品についてお問い合わせ

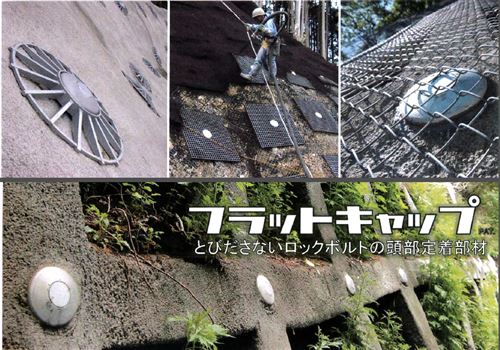

フラットキャップ とびださないロックボルトの頭部定着部材。 NETIS 登録番号 KK-110058-A



フラットキャップ
【(株)ケイエフ / 堺市 / ロックボルト・フラットキャップ】

フラットキャップの特徴

ロックボルト関連 フラットキャップ
【(株)ケイエフ / 堺市 / ロックボルト・フラットキャップ】

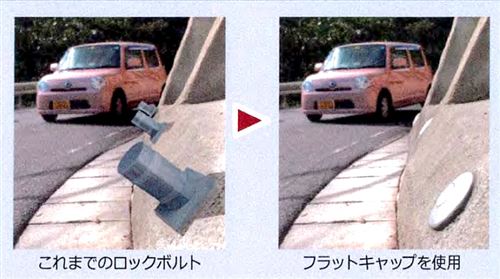

  1. スッキリした景観を提供
  2. 補強後の斜面に、スッキリした景観を提供します。

  3. 安全な環境を作ります。
  4. 斜面上部からの落石や、車両などの接触による破損を防ぎます。
    道路に面した斜面に使用しても、歩行者や車両との接触が無いので安全です。

  5. メンテナンスを軽減します。
  6. 落ち葉や流木、ゴミなどがひっかからないので、メンテナス作業を軽減できます。

  7. 斜面の保守作業もラクラク。
  8. 草刈機の歯があたらないので、斜面の保守作業の際に障害になりません。

  9. 経済的。
  10. 従来の補強材がそのまま使え、頭部処理の部品点数が少なく、経済的です。

  11. どなたでも施工可能。
  12. 施工者に制限が無いので、どなたでも使えます。

フラットキャップ 実績

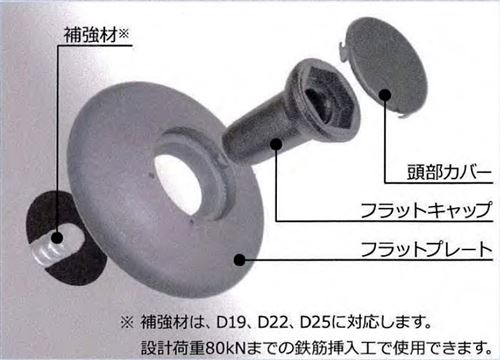

フラットキャップの仕組み

ロックボルト関連 フラットキャップの仕組み
【(株)ケイエフ / 堺市 / ロックボルト・フラットキャップ】

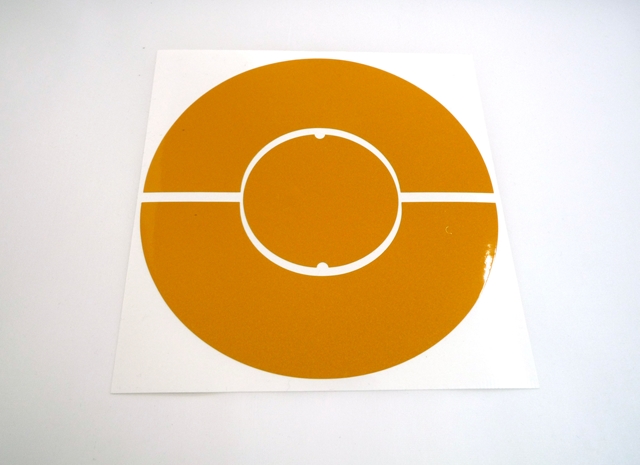

フラットキャップ用反射シート

ロックボルト関連 フラットキャップ用反射シート
【(株)ケイエフ / 堺市 / ロックボルト・フラットキャップ用反射シート】

創意工夫のご提案に!

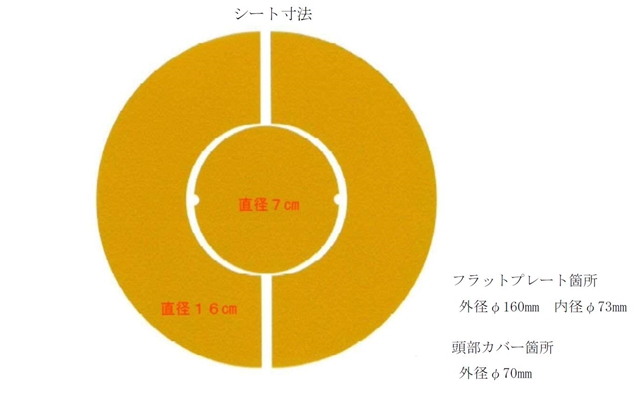

フラットキャップ用反射シートのスペック

外観: 黄色
材質: PVC,アクリル積層体
外径: Φ160mm

ロックボルト関連 フラットキャップ外寸図
【(株)ケイエフ / 堺市 / ロックボルト・フラットキャップ外寸図】

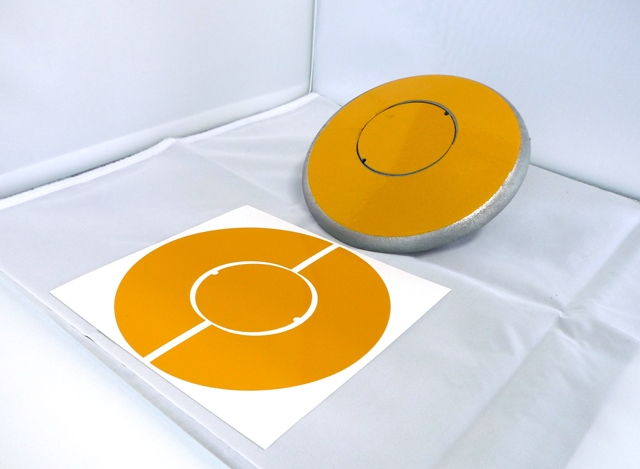

ロックボルト関連 反射シートを貼ったフラットキャップと反射シート実物
【(株)ケイエフ / 堺市 / ロックボルト・反射シートを貼ったフラットキャップと反射シート実物】

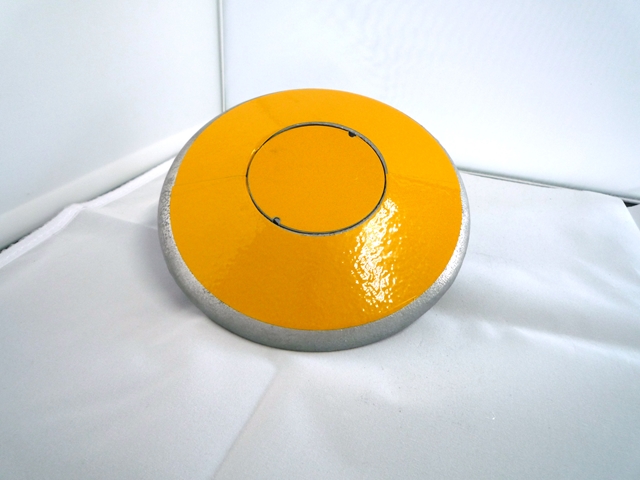

ロックボルト関連 反射シートを貼ったフラットキャップ
【(株)ケイエフ / 堺市 / ロックボルト・反射シートを貼ったフラットキャップ】

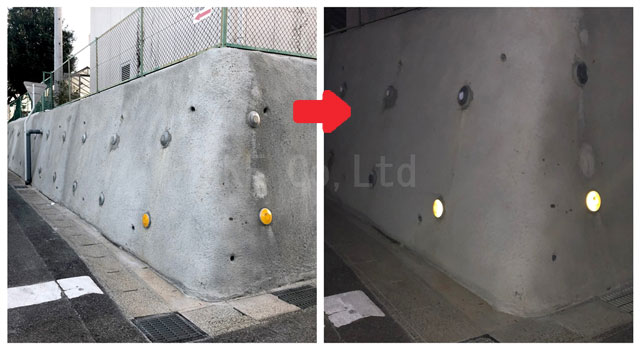

ロックボルト関連 反射シートを貼ったフラットキャップ 昼間と夜間の画像
【(株)ケイエフ / 堺市 / ロックボルト・反射シートを貼ったフラットキャップ 昼間と夜間】

フラットキャップの動画

フラットキャップに反射シールを貼って施工したところを夜間撮影してみました。
